Schichtungskurve |

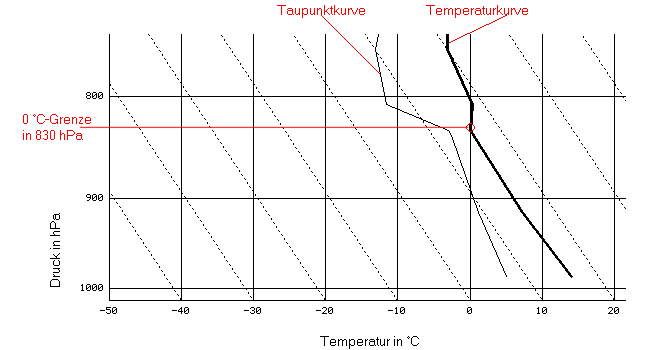

| Den Temperaturverlauf mit der Höhe zeigen uns zwei Arten von Diagrammen: Stüve und Skew T. Zunächst das Stüve-Diagramm: |
|

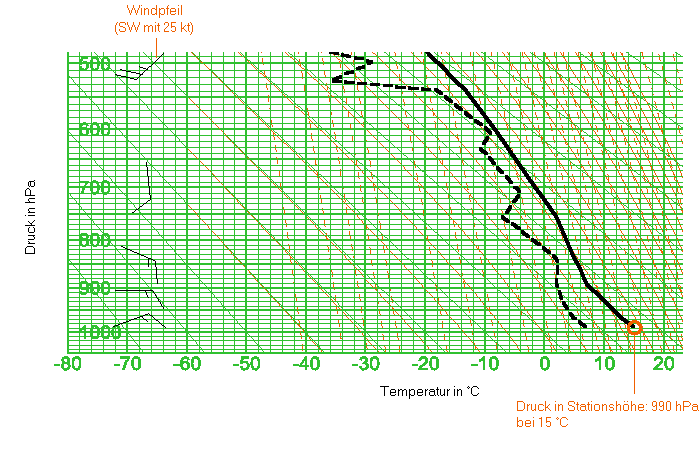

Die Höhenachse ist der abnehmende Luftdruck in hPa, die horizontale Achse die Temperatur in °C. Neben dem vertikalen Temperaturprofil ist noch die Taupunktkurve eingezeichnet, die Hinweise auf Wolken liefert. Es läßt sich leicht entnehmen, welche Temperatur in jedem Druckniveau herrscht. Und umgekehrt: wo eine bestimmte Temperatur, zum Beispiel 0 °C, zu finden ist. Die Kurven beginnen natürlich beim QFE der Station. Wie ein Original Stüve-Diagramm aussieht, sehen Sie in diesem Ausschnitt, in dem noch Windpfeile für bestimmte Druckniveaus eingetragen sind (lassen Sie sich durch die anderen Linien nicht verwirren): |

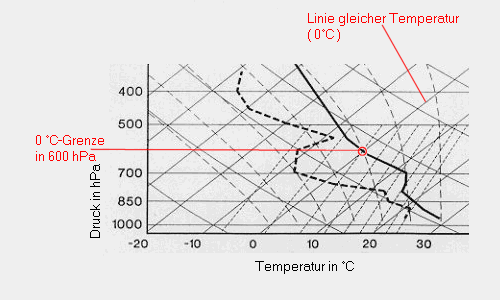

| Das Skew T-Diagramm ist vor allem in den USA und bei den militärischen Wetterdiensten verbreitet. Es heißt so, weil die Linien gleicher Temperatur nicht senkrecht wie bei Stüve, sondern geneigt sind: |

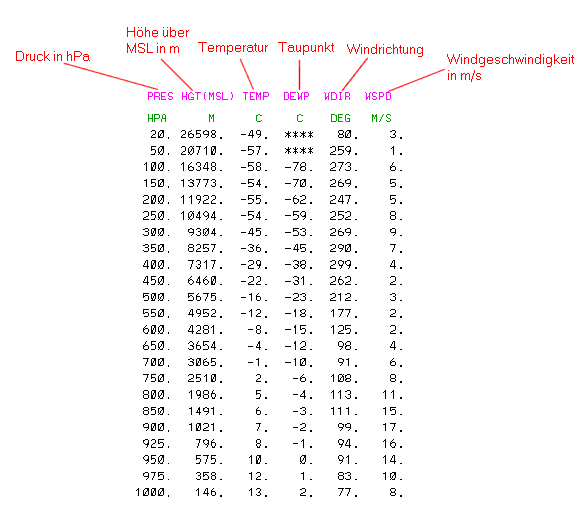

| Ideal ist es natürlich, wenn es zu den Diagrammen auch eine Liste gibt, wie bei den Temps aus den Wetter-Computern der USA. Da spart man sich die Umrechnung vom Druck zur Altitude: |
