Thermik und die Diagramme

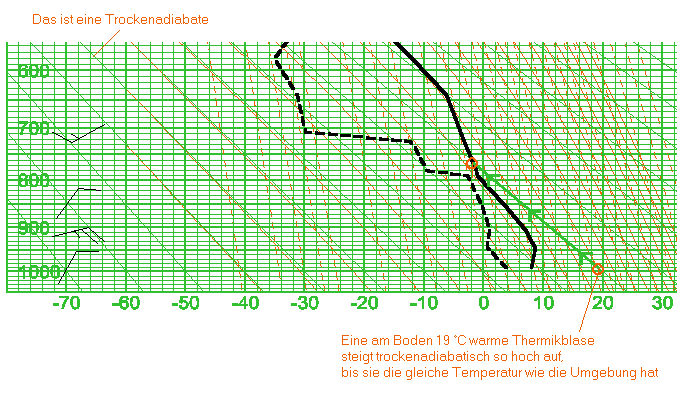

Im Stüve-Diagramm gibt es grüne Linien, die von rechts unten nach links oben verlaufen: die Trockenadiabaten. Entlang dieser Linien ändert sich die Temperatur um 1 °C pro 100 m. Wie funktioniert das?

In unserem Beispiel soll eine Thermikblase am Boden (in diesem Fall bei einem QFE von 990 hPa) 19 °C aufweisen. Da sie wärmer als die Umgebungsluft ist, wird sie adiabatisch aufsteigen.

Trockenadiabate

Schema:
  1. Suchen Sie die grüne Linie, die durch den Schnittpunkt des Drucks 990 hPa und der Temperatur 19 °C geht. (Finden Sie keine Linie, müssen Sie zwischen den benachbarten grünen Linien interpolieren).
  2. Folgen Sie der grünen Linie bis zum Schnittpunkt mit der Temperaturkurve der Umgebungsluft (im Beispiel sind das -2°C).
  3. Lesen Sie den zugehörigen Druck ab (in diesem Fall sind das etwa 770 hPa), das ist die Höhe der Thermik.

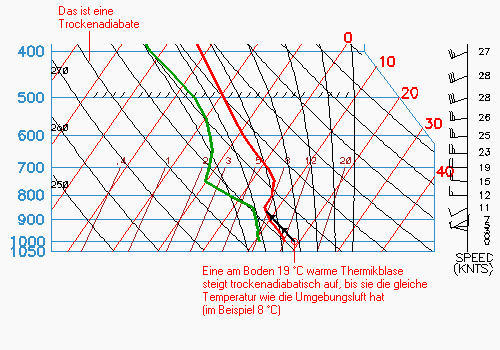

Das Gleiche beim Skew-T:

Trockenadiabate
